Зошто минијатурните прекинувачи 2P 125A се неопходни за сигурна DC електрична заштита

Апстракт:Со оглед на тоа што современите фотоволтаични и комуникациски системи се повеќе зависат од сигурната дистрибуција на еднонасочна струја, ефективната заштита на колото стана неопходна.Галакси осигурувачобезбедува на2P 125A минијатурни прекинувачидизајниран за DC апликации кои бараат заштита од преоптоварување, заштита од краток спој и безбедна изолација на колото. Врз основа на платформата YRM9-125DC, овие прекинувачи поддржуваат тешки нисконапонски DC системи додека нудат инсталација на DIN-шина, капацитет на прекин од 10 kA и усогласеност со IEC 60947-2 и GB/T 14048.2.

Содржина

• Што се минијатурни прекинувачи на кола 2P 125A?
• Како работат минијатурните прекинувачи на кола 2P 125A?
• Кои се клучните карактеристики?
• Кои се техничките спецификации?
• Каде најчесто се користат?
• Како треба да го изберете вистинскиот прекинувач за еднонасочна струја?
• Што треба да размислите за време на инсталацијата?
• Најчесто поставувани прашања
• Заклучок

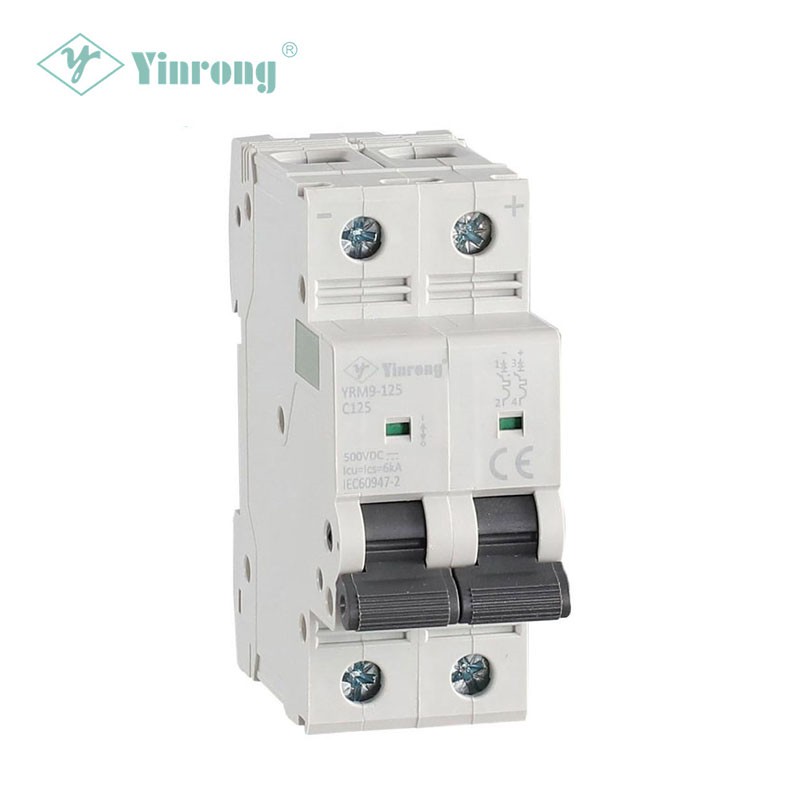

Што се минијатурни прекинувачи на кола 2P 125A?

A 2P 125A минијатурен прекинуваче уред за заштита од еднонасочна струја дизајниран да ги прекине ненормалните струјни услови и да обезбеди изолација на колото кога е потребно. Ознаката „2P“ се однесува на двополна конфигурација, додека 125А ја означува номиналната струја на конкретниот модел.

За разлика од конвенционалниот осигурувач кој вообичаено бара замена по работата, прекинувачот може да се ресетира по соодветно испитување на дефектот. Ова го прави особено корисен за електрични системи каде што се важни услужливоста, ефикасноста на одржување и брзото обновување.

Според информациите за производот обезбедени од Galaxy Fuse, неговата серија YRM9-125DC е наменета за DC системи, особенокомуникациска инфраструктура и фотоволтаични системи. Семејството производи поддржува 1P, 2P, 3P и 4P конфигурации, со номинални струи од 80A до 125A и конфигурации на DC напон кои се протегаат од 250VDC до 1000VDC во зависност од бројот на полови.

За купувачите кои ги споредуваат опциите за заштита, разбирањето на разликата помеѓу прекинувачот за наизменична струја за општа намена и наменски дизајнираниот прекинувач за еднонасочна струја е од клучно значење бидејќи прекинот на дефект на DC претставува различни електрични предизвици. Изборот на прекинувач специјално означен за DC напонот на системот и условите за дефекти помага да се подобри севкупната сигурност на заштитата.

Како работат минијатурните прекинувачи на кола 2P 125A?

Примарната цел на минијатурниот прекинувач е да го исклучи колото кога струјата надминува прифатлива работна состојба. При еднонасочна инсталација, прекинувачот мора да биде соодветно дизајниран и оценет за напонот на системот и потенцијалната струја на дефект.

Принципот на заштита може да се разгледа преку три важни функции:

• Заштита од преоптоварување:Прекинувачот реагира кога струјата останува над дозволеното работно ниво доволен период.
• Заштита од краток спој:Брзо ги прекинува значително повисоките струи на дефекти за да го намали ризикот од оштетување на опремата.
• Изолација:Колото може да се исклучи за време на проверка, сервисирање или одржување.

Техничките информации YRM9-125DC специфицираат временско-тековно тестирање на 1.05In, 1.3In, 8In и 12In. За наведените услови за тестирање, повисоките нивоа на струја на дефект се поврзани со однесувањето на брзо исклучување, поддржувајќи ја функцијата за заштита од краток спој на прекинувачот.

Кои се клучните карактеристики на минијатурните прекинувачи на кола 2P 125A?

При изборот на минијатурен прекинувач со еднонасочна струја за индустриски или обновливи извори на енергија, електричните перформанси треба да се проценат заедно со практичноста на инсталацијата и долгорочната услуга.

1. Двополна заштита

2P конфигурацијата обезбедува практично решение за дистрибутивни кола со еднонасочна струја каде што два пола треба да се префрлат или изолираат заедно. Ова може да ги поедностави аранжманите за заштита и одржување на системот.

2. Висок рејтинг на струја

Оцената од 125А ја прави оваа класа на прекинувачи погодни за апликации за дистрибуција на DC со поголема струја каде што помалите рејтинзи на MCB не обезбедуваат доволен капацитет. Семејството YRM9-125DC опфаќа опции за номинална струја од 80A–125A.

3. Способност за DC напон

Способноста за DC напон е клучно внимание при купување на опрема за заштита на кола. Спецификациите на производот ги идентификуваат конфигурациите од 250 VDC до 1000 VDC според распоредот на столбовите, што го прави семејството применливо за голем број DC архитектури.

4. Капацитет за кршење од 10 kA

Информациите за производот YRM9-125DC наведуваат aКапацитет на кршење од 10 kA. Оваа карактеристика е важна кога се проценува дали заштитниот уред може безбедно да ја прекине потенцијалната струја на дефект на предвидената точка за инсталација.

5. Инсталација на DIN-Rail

Монтажата на DIN-шина поддржува удобна инсталација во склопови за електрична дистрибуција и контролни кабинети. Исто така, може да ги направи замената и одржувањето поедноставни за системските интегратори и електричните изведувачи.

6. Усогласеност со меѓународните стандарди

Документацијата на производот ја идентификува усогласеноста соIEC 60947-2иGB/T 14048.2. Купувачите секогаш треба да ја проверуваат применливата документација за сертификација и тест за точниот модел и планираниот пазар пред набавката.

Кои се техничките спецификации?

Техничките спецификации треба да бидат почетна точка при одредувањето дали минијатурниот прекинувач од 2P 125A е соодветен за одредена инсталација на еднонасочна струја.

Спецификациите погоре се засноваат на објавените информации за производот од производителот. Бидејќи способноста за напон и струја може да зависи од точната конфигурација на столбот и условите за инсталација, инженерските тимови треба да го потврдат конечниот избор според најновата техничка документација пред да нарачаат.

Каде најчесто се користат?

Комбинацијата на DC заштита, високиот струен капацитет и компактната инсталација на DIN-шина го прави овој тип прекинувач погоден за неколку електрични примени.

Соларни фотоволтаични системи

Фотоволтаичните инсталации содржат повеќе DC кола помеѓу соларни модули, опрема за комбинирање, контролери, батерии и инвертери. Правилно избраните прекинувачи за еднонасочна струја можат да обезбедат заштита и изолација на соодветни точки во архитектурата на дистрибуција.

Комуникациски системи

Телекомуникациската и комуникациската инфраструктура често се потпира на дистрибуција на DC електрична енергија. Сигурната заштита на колото помага да се раздвојат неисправните гранки и го поддржува одржувањето без непотребно исклучување на незасегнатите кола.

DC дистрибутивни панели

Индустриските контролни системи и ормарите за дистрибуција на еднонасочна струја можат да користат соодветно оценети минијатурни прекинувачи за заштита на поединечните излезни кола додека одржуваат структурирана стратегија за заштита.

Складирање енергија и поврзана DC опрема

Онаму каде што DC енергетскиот систем бара заштита на гранката со поголема струја, соодветно оценет прекинувач може да биде дел од целокупната заштитна архитектура. Сепак, апликациите за складирање на енергија од батерии бараат внимателна проценка на струјата на дефектот, напонот, способноста за прекин, координацијата и важечките стандарди.

Како треба да го изберете вистинскиот прекинувач за еднонасочна струја?

Изборот на минијатурен прекинувач 2P 125A никогаш не треба да се заснова само на јачината на струјата. Сигурен процес на селекција ја зема предвид целата електрична средина.

1. Потврдете го напонот на системот.Оценката за еднонасочен напон на прекинувачот мора да ги исполнува или надмине реалните барања на системот.
2. Пресметајте ја дизајнерската струја.Изберете номинална струја соодветна за континуираното оптоварување и применливите барања за електричен дизајн.
3. Определете ја потенцијалната струја на краток спој.Капацитетот на кршење мора да одговара на нивото на дефект на местото на инсталација.
4. Проверете ја конфигурацијата на столбот.Потврдете дали системската архитектура бара заштита од 1P, 2P, 3P или 4P.
5. Потврдете ја компатибилноста на проводникот.Големината на кабелот, терминалите, начинот на поврзување и условите за инсталација треба да бидат компатибилни со избраниот прекинувач.
6. Прегледајте ги стандардите и сертификатите.Осигурајте се дека документацијата за производот ги исполнува прописите и барањата на клиентите што се применуваат на целниот пазар.
7. Размислете за инсталација и одржување.Монтирањето на DIN-шина и јасната идентификација може да ја подобрат организацијата на панелот и ефикасноста на сервисот.

За тимови за набавки кои бараат аКина производител или снабдувач, техничката документација треба да се оценува заедно со производствената способност, процесите за контрола на квалитетот, сертификацијата, способноста за испорака и поддршката после продажбата.

Што треба да размислите за време на инсталацијата?

Правилната инсталација е исто толку важна како и изборот на точниот прекинувач. Висококвалитетниот уред за заштита на кола не може да компензира за неправилно поврзување, недоволна големина на проводникот или несоодветен дизајн на системот.

• Следете го дијаграмот за поврзување на производителот и упатствата за инсталација.
• Потврдете го DC-поларитет и идентификацијата на терминалот пред да го напојувате колото.
• Користете проводници и терминали соодветни за номиналната струја и околината за инсталација.
• Проверете го вртежниот момент на затегнување според применливата техничка документација.
• Проверете го напонот на прекинувачот и капацитетот на прекин во однос на реалните услови на системот.
• Периодично проверувајте ги приклучоците за знаци на прегревање, лабавост или механичко оштетување.
• Само квалификуван електричен персонал треба да врши инсталација, тестирање, отстранување проблеми или одржување.

Објавените информации за YRM9-125DC, исто така, идентификуваат максимално поврзување со жица од 25 mm² и инсталација на DIN-шина, давајќи им на дизајнерите на панели корисни информации при планирањето на распоредот на куќиштето.

Најчесто поставувани прашања

Што значи 2P на минијатурен прекинувач од 125А?

„2P“ значи дека прекинувачот има два пола. Во системот за заштита на еднонасочна струја, точниот распоред на префрлување и изолација треба да се одреди според електричната архитектура и важечките прописи.

Дали 2P 125A MCB е погоден за соларни PV системи?

Може да се користи во соодветни DC фотоволтаични апликации кога неговиот рејтинг на напон, оцена на струја, капацитет на прекин, конфигурација на столб и барања за инсталација одговараат на дизајнот на системот. YRM9-125DC е специјално идентификуван за соларни фотоволтаични и комуникациски апликации.

Колкав е капацитетот на кинење на YRM9-125DC?

Објавените информации за производот наведуваат aКапацитет на кршење од 10 kA. Вистинската соодветност сепак мора да се процени во однос на потенцијалната струја на куса врска на местото на инсталација.

Кои стандарди ги исполнува производот?

Производителот идентификуваIEC 60947-2иGB/T 14048.2како важечки стандарди за производот. Купувачите треба да побараат тековна усогласеност и документација за сертификација за нивните специфични барања за купување.

Кој е механичкиот животен век?

Објавените спецификации наведуваат механички животен век на20.000 циклуси. Вистинскиот работен век може да зависи од работните услови, фреквенцијата на префрлување, условите на околината и барањата за примена.

Заклучок

Сигурната заштита на струјното коло бара повеќе од едноставно избор на прекинувач со правилен рејтинг на струја. Соодветна2P 125A минијатурен прекинувачтреба да комбинира соодветна способност за еднонасочен напон, капацитет на прекин, конфигурација на столбови, компатибилност со инсталацијата и признати стандарди. Платформата YRM9-125DC од Galaxy Fuse е дизајнирана за апликации вклучувајќи фотоволтаични и комуникациски системи, со објавени спецификации вклучувајќи номинална струја од 80–125A, капацитет на прекин до 10 kA, инсталација на DIN-шина и усогласеност со IEC 60947-2 и GB/T 14048.2.

Ако набавите сигурна заштита на струјното коло за фотоволтаичен проект, комуникациски систем, дистрибутивен панел или друга индустриска апликација,контактирајте со насда разговарате за вашиот напон, струја, конфигурација на столб, барања за инсталација и спецификации на проектот. Galaxy Fuse може да обезбеди информации за производот и техничка поддршка за да ви помогне да идентификувате соодветно решение за заштита на кола.
