Zhejiang Galaxy Fuse Co., Ltd., исто така познат како Yinrong, произведува поларизирани 63A минијатурни прекинувачи. може да послужи како изолација за одржување. Поларизираните 63А минијатурни прекинувачи се широко користени во DC системи како што се комуникацијата и фотоволтаичната индустрија. Номиналната струја е од 6-63А, а номиналниот напон е од 250VDC до 1000VDC.
Zhejiang Galaxy Fuse Co., Ltd. е кинеска компанија специјализирана за производство и производство на поларизирани 63A минијатурни прекинувачи. Овој поларизиран минијатурен прекинувач од 63 А функционира како заштита од преоптоварување, заштита од краток спој и изолација, што го прави применлив во DC системи како што се комуникациите и фотоволтаичната индустрија. .2. Се одликува со жици со двојна магистрална лента, проѕирно означување и максимално поврзување со жица од 25 mm².

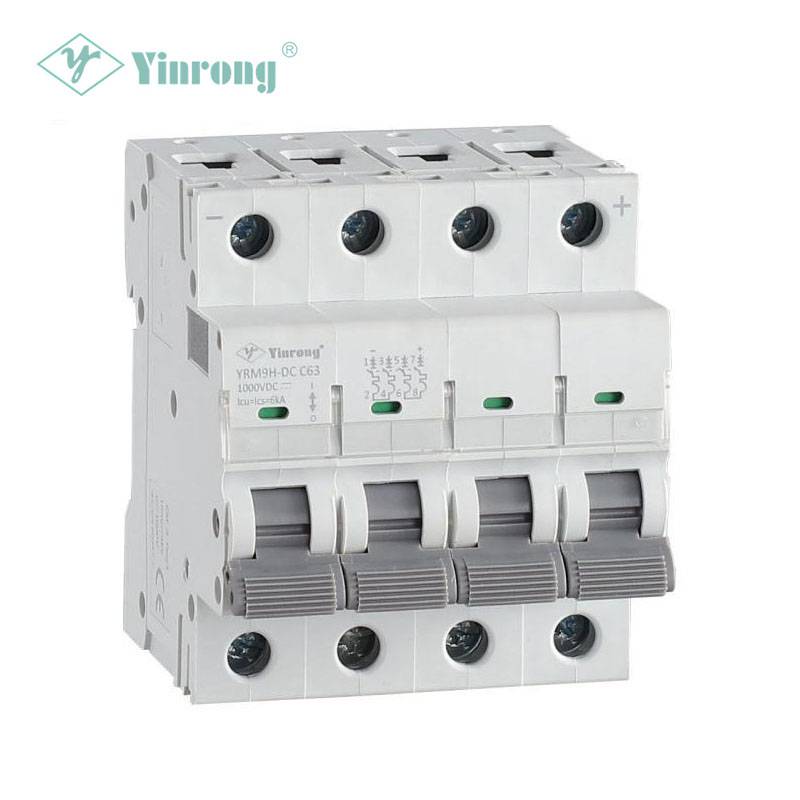

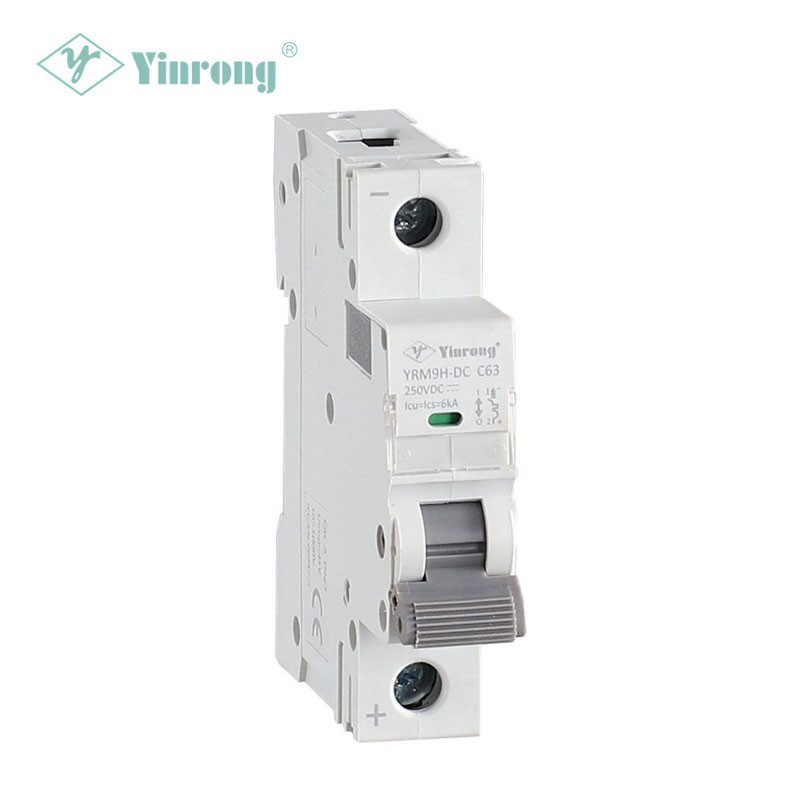

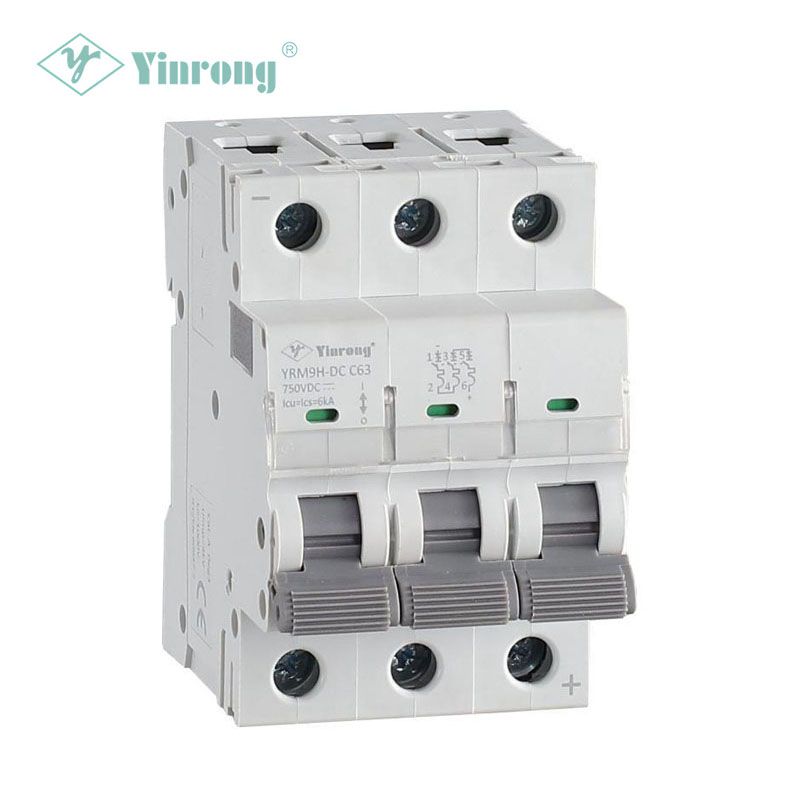

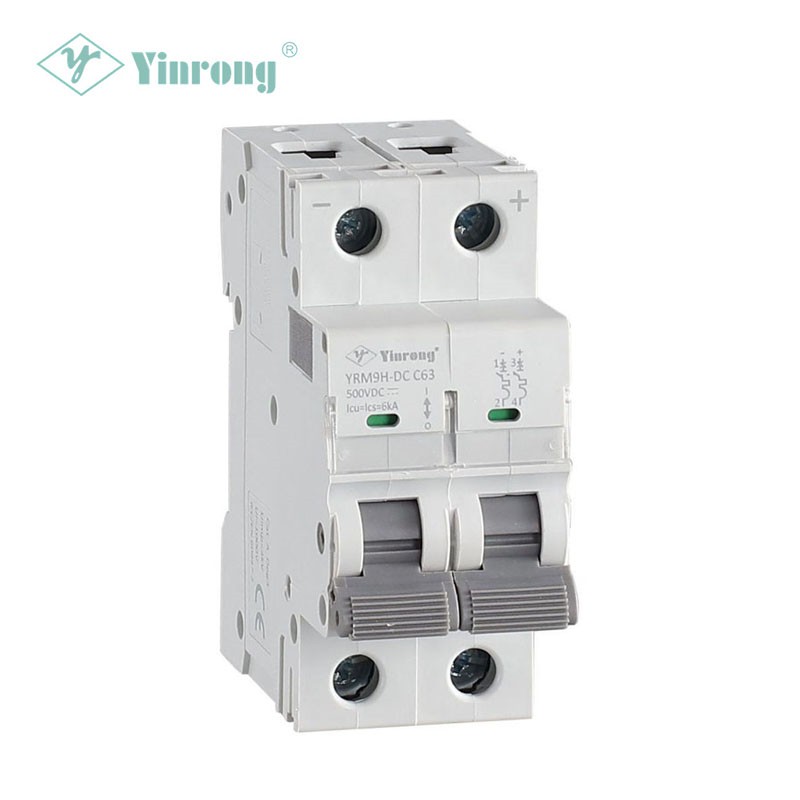

Номиналниот напон на овој минијатурен прекинувач е 1P 250VDC, 2P 500VDC, 3P 750VDC, 4P 1000VDC, со струи кои се движат од 6A до 63A и капацитет на прекин од 10kA. Механичкиот животен век е 20.000 циклуси.
DC 250V/500V/750V/1000V
6-63А
10КА
Б и В
1P/2P/3P/4P
-IEC 60947-2
-GB/T14048.2
- Комуникациска индустрија
- Сончев фотоволтаичен систем
Народна Република Кина
Електрични карактеристики |
|||||
---|---|---|---|---|---|
Полјаците |
Оценета струја (во) |
Номинален напон (Ue) |
|||
1P |
2P |
3P |
4P |
||
1P/2P/3P/4P |
1-63А |
250 VDC |
500 VDC |
750 VDC |
1000 VDC |
Номинален напон на отпорност на импулси (Uimp) |
Номинален капацитет на кршење (Icn) |
Работен капацитет за прекин (Ics) |
Метод на патување |
Карактеристика на термомагнетно ослободување |
|
B |
C |
||||
6 KV |
6КА |
6КА |
Термичко магнетно патување |
5,5 во ± 20% |
8,5 во ± 20% |
Механички својства |
|||||||
---|---|---|---|---|---|---|---|
Механички живот |
Електричен животен век |
Класа за заштита |
Референтна температура за поставување на термички елемент |
Собна температура |
Температура на складирање |
||
240/ч (≤32А) |
120/ч (-32 А) |
Директна инсталација |
Инсталиран во DB кутија |
||||
20000 |
10000 (≤20A) |
6000 (20 А) |
IP20 |
IP40 |
30 ℃ |
-25℃-- 60℃ |
-25℃--70℃ |
Други карактеристики |
||||||
---|---|---|---|---|---|---|
Големина на жици |
Индикација за статус на контакт |
Индикација за дефект |
Идентификација на кола |
Поврзување |
Додатоци што се склопуваат |
|
Бакар/тврда жица |
Терминали со кабел/обрач |
|||||
1-25 мм2 |
1-16мм2 |
■ |
—— |
■ |
Горно и дно |
■ |
![]() |
![]() |
![]() |
![]() |
1P Жици од дното кон врвот |
2P-A Жици од врвот до дното |
2P-B Жици од врвот до дното |
2P-C Жици од врвот до дното |
![]() |
![]() |
3P Жици од дното кон врвот |
4P Жици од врвот до дното |
